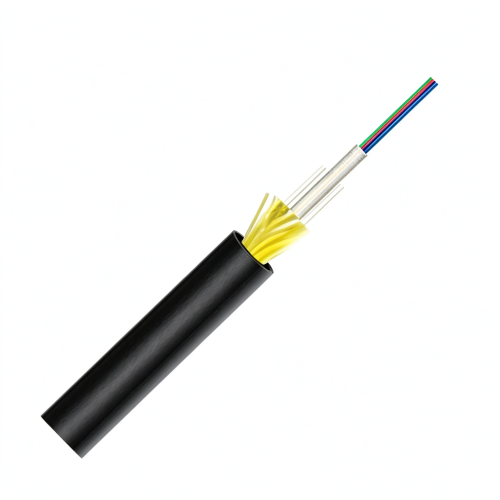

ADSS vs OPGW vs MASS vs OPPC: ما هو كابل الطاقة العلوي الذي يناسب خطك؟

ما الذي يفصل فعليًا بين ADSS وOPGW وMASS وOPPC؟

شيء واحد: ما إذا كانت الألياف تركب على سلك الدرع، أو على موصل الطور، أو على لا شيء سوى خيوط الأراميد. السعر والحد الأقصى والأجهزة وطريقة التثبيت كلها تتبع هذا الاختيار.

تحمل OPGW واجبين في وقت واحد

OPGW عبارة عن سلك درع به أنبوب محكم الغلق من الفولاذ أو الألومنيوم في قلبه. يجب أن تتحمل المهمة الميكانيكية للسلك الأرضي والواجب الحراري لتيار الخلل، ولهذا السبب تم ذكر المواصفات بوحدة kA²·s: تقريبًا 20-80 كيلو أمبير عند 110 كيلو فولت، و80-150 عند 220 كيلو فولت، و150-200 عند 500 كيلو فولت. لا يفشل OPGW ذو الحجم الأصغر في السنة الأولى - فهو يصلب ويتدلى ويفشل في السنة الثامنة.

المقايضة جماعية. يعمل OPGW ذو 48 نواة بحوالي 429.64 كجم / كم؛ سترة واحدة 48 نواة ADSS حوالي 91 كجم / كم. يحدد هذا العامل 4.7 ما إذا كان البرج الحالي يحتاج إلى تعزيز قبل أن يتم ربط متر واحد، وهو الرقم الأول الذي يتحقق منه rhui مقابل رسم البرج.

تقوم شركة ADSS بتداول المعدن مقابل مشكلة الغلاف

لا يحتوي ADSS على أي معدن، لذلك لا يوجد تأريض أو ربط أو تصنيف للخطأ - ويمكن تثبيته مباشرة باستخدام أدوات الخط الساخن. وتكلفة هذه الحرية هي انحناء النطاق الجاف: حيث يجفف تيار التسرب شريطًا من التلوث الموجود على الغلاف، فيومض الشريط، ويتآكل الغلاف. في خطوط فئة 132 كيلو فولت، يمكن لغمد PE العادي أن يتتبع خلال 12-24 شهرًا. يضيف غمد AT ما بين 10 إلى 30% إلى سعر الكابل وهو ليس اختياريًا فوق 110 كيلو فولت. هذا هو السبب في أن ADSS vs OPGW، وهو الأفضل بالنسبة لسؤال خط 110 كيلو فولت الحالي، عادةً ما يتم تشغيله على فئة الغلاف وانقطاع التيار، وليس على سعر الكابل.

MASS هو منتج توزيع، وليس منتج نقل

تقوم شركة MASS بتغليف الألياف حول ناقل معدني وتعليق المجموعة من أجهزة القطب: رخيصة الثمن، ذاتية الدعم، ومثبتة على كل عمود. الحد الأقصى لها هو الامتداد - بعد 100-120 مترًا يصبح الترهل غير مقبول على وحدة تغذية 33 كيلو فولت. هذا هو الفرق العملي بين كابل OPGW وMASS لعمل الخطوط الهوائية: OPGW هو سلك أرضي يحمل الألياف، أما MASS فهو كابل خدمة يصادف أنه يدعم نفسه ذاتيًا.

OPPC هو الملاذ الأخير وفي بعض الأحيان يكون الخيار الوحيد

تقوم OPPC بوضع أنبوب الألياف داخل موصل الطور، لاستبدال الخطوط التي لا تحتوي على سلك درع - خطوط علوية مدمجة بقدرة 10-35 كيلو فولت، وإعادة بناء حوالي 66 كيلو فولت. العقوبات حقيقية: الألياف تقع على خط محتمل، لذلك تحتاج كل محطة إلى صندوق لصق عازل وعازل مشترك؛ يمكن أن يؤدي خطأ الطور إلى الأرض إلى إتلاف الأنبوب؛ عمل الألياف يحتاج إلى انقطاع. ضمن عائلة الكابلات المركبة الضوئية الكهربائية الأوسع، تشترك OPPC وأنواع GDTS/GDVV ذات الجهد المنخفض في نفس القيد، ولهذا السبب يحددها مهندسو الحماية بدلاً من مخططي الاتصالات.

✅ خلاصة القول: اختر حسب مسار التحميل أولاً: يستبدل OPGW سلك الدرع، ويعلق ADSS بجانب الأطوار، ويدعم MASS نفسه على الأعمدة، ويستبدل OPPC موصل الطور.

أي واحد يناسب خطك؟ أربع عمليات فحص قبل أن تحددها

قم بإجراء أربع عمليات فحص بالترتيب: البناء الجديد أو التعديل التحديثي، والجهد ونقطة التوصيل، والامتداد، ثم واجب تيار العطل. تبدأ معظم المواصفات السيئة عند الفحص الثالث.

الفحص رقم 1 - بناء جديد أو تحديثي

يحسم هذا السؤال الفردي ADSS مقابل OPGW وهو الأفضل لمشاريع خطوط 110 كيلو فولت الحالية. في الخط الجديد، يتم ربط سلك الدرع على أي حال، لذلك لا تضيف OPGW أي شيء تقريبًا إلى تكلفة الهيكل. على الخط الحالي، يعني استبدال سلك الدرع إعادة ربط كل برج، وأجهزة شد جديدة وانقطاع مخطط له. ومن هنا تأتي فجوة تكلفة التركيب البالغة 20% إلى 50% لـ ADSS - وكلها تقريبًا ناتجة عن انقطاع الخدمة والعمالة، وليس الكابلات.

الفحص رقم 2 - الجهد ونقطة التوصيل

فوق 110 كيلو فولت، فإنك لا تختار كابلًا، بل تختار موقعًا في الميدان. تعمل المساحة المحتملة عند نقطة التعلق على ضبط إجهاد الغمد، والإجابة عادةً هي "تحريك الملحق لأسفل بمقدار 400 مم" بدلاً من "شراء غمد أكثر سمكًا". ثم تحقق من الزحف مقابل مستوى التلوث: تحتاج الطرق الساحلية والصناعية إلى درجة واحدة أعلى من الطرق الداخلية بنفس الجهد.

الفحص رقم 3 - الامتداد والترهل

يأتي مدى ADSS من تحجيم الأراميد، ويتم تحديد حجم الأراميد ليناسب الضغط اليومي (EDS)، وليس قوة الشد المقدرة. إبقاء EDS عند 16-20% من RTS كنقطة انطلاق؛ أبعد من 600 متر، قم بإجراء حساب التوتر المترهل قبل قبول أي جدول كتالوج. Span هو أيضًا المكان الذي يظهر فيه الفرق بين كابل OPGW وMASS للخط العلوي بوضوح: 800 متر مقابل 100 متر. يتم التثبيت بسرعة - من 1 إلى 3 أيام لكل كيلومتر - لذا فإن التصميم، وليس العمالة، هو الذي يحدد جدولك الزمني.

الفحص رقم 4 - تيار العطل ومدخل المحطة

بالنسبة لـ OPGW، خذ مستوى خطأ المحطة الفرعية، واضربه في وقت مسح الحماية، ثم تأكد من كيفية تقسيم التيار بين OPGW وفولاذ البرج وسلك الدرع الثاني؛ يؤدي تحويل سلك الدرع الفولاذي إلى OPGW إلى تغيير هذا الانقسام. وشاهد بضع مئات من الأمتار الأخيرة: من البرج الأخير إلى مبنى المحطة الفرعية، يتغير البناء إلى كابل محكم الانحناء ومثبط للهب. هذه التشغيلات تخص الكابلات الضوئية الداخلية والخارجية وليس كابل الخط، وتحدد لها مواعيد التنشيط المتأخرة.

تجيب هذه القناة الليفية أيضًا، عمليًا، على ما هو كابل ADSS المستخدم لاتصالات خطوط الطاقة على معظم شبكات 110 كيلو فولت: مسار مخصص للحماية عن بعد وإشارات SCADA، منفصل عن أي دائرة مستأجرة.

✅ خلاصة القول: البناء الجديد هو OPGW، والتعديل التحديثي هو ADSS، والتوزيع هو MASS، ولا ينطبق OPPC إلا في حالة عدم وجود سلك درع.

التعليمات

س: ما هو كابل ADSS المستخدم للاتصال عبر خطوط الطاقة، وهل يمكنه مشاركة البرج مع OPGW؟

ج: إنه يحمل الحماية عن بعد الخاصة بالمرافق وحركة مرور SCADA على طول نفس الممر مثل الموصل، بدون مسار معدني إلى الأرض - مسار ألياف ثانٍ لا يحتاج إلى انقطاع. نعم، يمكنه مشاركة البرج مع OPGW: OPGW في قسم النقل الرئيسي، وADSS على الخطوط الجانبية، ومغذيات التوزيع والربط بين المحطات. احتفظ بمرفق ADSS في المنطقة ذات المساحة المنخفضة وقم بتنسيق الترهل بحيث لا يقوم أي كابل بتحميل أجهزة الآخر.

س: ما هو طول الأسطوانة والمهلة الزمنية التي يجب أن أقوم بميزانيتها؟

ج: الطبول القياسية هي 2، 3، 4، 6 و 8 كم؛ 4 كم هو الحل الوسط المعتاد بين عدد الوصلات وقدرة الموتر. يقتبس rhui أطوال الأسطوانة المخصصة لكل قسم من المسار، لذلك يكسر الأرض عند أبراج التوتر.

س: من يقوم بتوريد التجهيزات مع الكابل؟

ج: يجب أن يتم شحن مجموعات الشد، ومشابك التعليق، وقضبان الدروع مسبقة التشكيل، ومخمدات الاهتزاز مع الكابل، المطابق لنفس حساب الامتداد. يعد شرائها بشكل منفصل من مورد ثانٍ هو السبب الأكثر شيوعًا لعدم تطابق الأجهزة في الموقع - يقتبس rhui الكابلات والتجهيزات كمجموعة واحدة لهذا السبب.
